Tool-free slipper stand

Holds four pairs with the soles facing inward; rounded edges and printed locking pins.

Prototype OpenSCAD 43 printed parts from 10 STL files, 2 optional or reference Source files

Preview of Tool-free slipper stand

Drag to rotate, scroll or pinch to zoom, right-drag or two-finger drag to pan. Units: mm.

Files

STLQtyDescriptionSize
base.stl 1Base 351 KiB
mast.stl 2Mast 413 KiB
splice.stl 1Splice plate 293 KiB
rail.stl 4Rail 412 KiB
holder.stl 8Slipper holder 322 KiB
pin26.stl 16Locking pin, 26 mm 193 KiB
pin28.stl 4Locking pin, 28 mm 193 KiB
pin40.stl 2Locking pin, 40 mm 193 KiB
pin52.stl 4Locking pin, 52 mm 193 KiB
coupon06.stl 1Fit test coupon; print first with one pin26 118 KiB
coupon04.stl –Optional fit test coupon, tighter 118 KiB
coupon08.stl –Optional fit test coupon, looser 118 KiB

Qty is the number of prints for the configuration described in the notes; “–” marks optional or reference-only files.

Design notes

前後各2足・上下2段で、成人用4足を収納。靴底は中央向き、甲は外側向き。印刷した抜け止めピンで組み立てる。ねじ・ナット・接着剤は使用しない。露出する部品の角とスリッパに触れる縁を丸めた試作モデル。

最初にpin26.stlとcoupon06.stlを各1個印刷し、差し込みと抜け止めを確認する。部品数・組立・検証範囲は docs/prototype.md を参照。

python slipper-stand/scripts/build.py：STL生成・検査。 python slipper-stand/scripts/render.py：実際のSTLから確認画像を出力。 python slipper-stand/scripts/package.py：配布ZIPを生成。

実印刷、実物スリッパへの適合、保持力、強度、転倒安定性は未検証。

印刷ファイルと個数

印刷用STLは output/ にあります。単位はmmです。

ファイル個数
base.stl1
mast.stl2
splice.stl1
rail.stl4
holder.stl8
pin26.stl16
pin28.stl4
pin40.stl2
pin52.stl4

合計42個。別途coupon06.stlを1個、必要ならcoupon04/coupon08を印刷して比較します。テストしたpin26が使用可能なら16個に含められます。生成されるassembly/frame/hardware/shoes.stlは表示確認用で、印刷不要です。

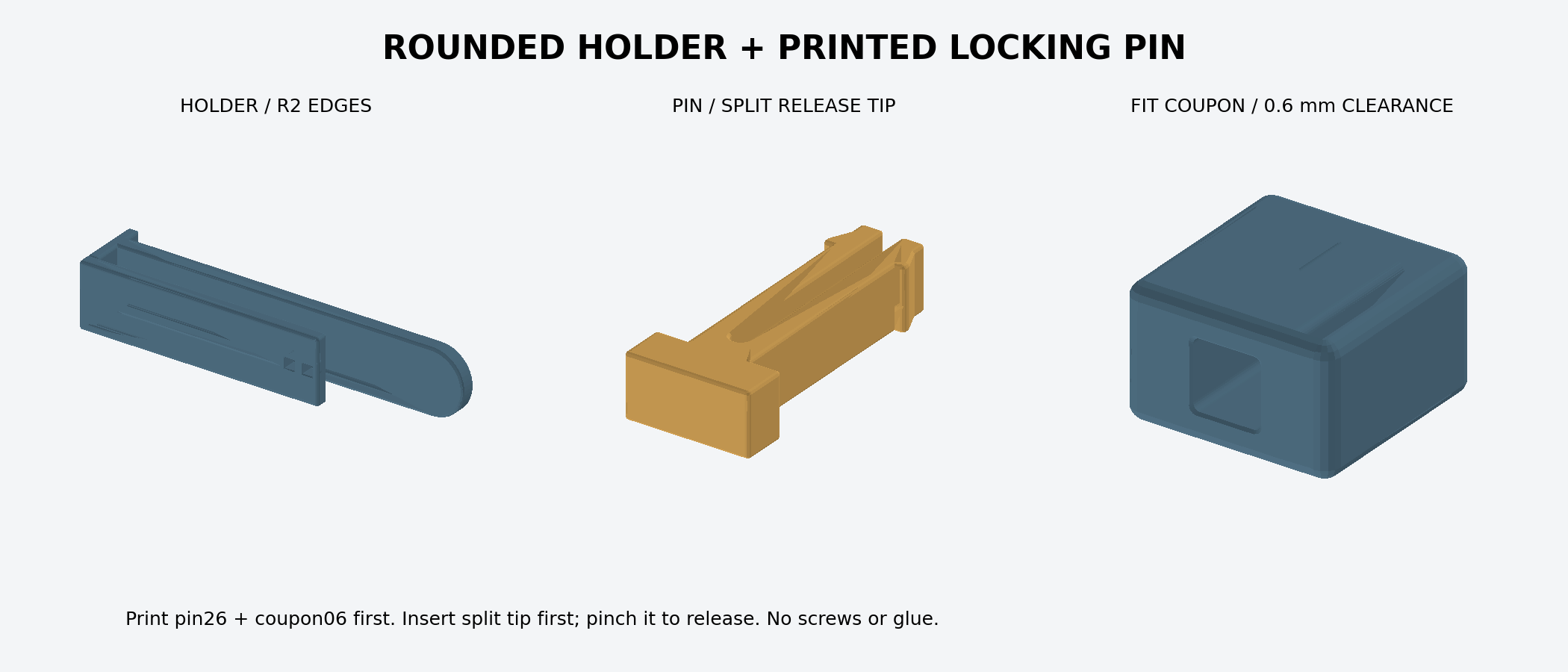

組立プレビュー 支持具・ピン・試験片

検証と再生成

リポジトリのルートで python slipper-stand/scripts/check.py を実行すると、保存済みSTLの閉鎖性・単一連結・寸法・底面位置・体積と、validation.jsonの記録を検査します。この検査は既存の全体チェックにも組み込まれています。 OpenSCADモデルの再生成は上記build.pyで別途実行します。 render.pyはbuild.pyが生成する確認用シーンも必要です。

収録STLはOpenSCAD 2021.01で生成したv0.3のスナップショットです。 CIでの検査は保存済みメッシュの検査であり、OpenSCADによる再生成や PNGのバイト一致を確認するものではありません。再生成にはOpenSCADが別途必要です。既存のNix環境にOpenSCADは含まれていません。

CC BY-SA 4.0 / Copyright © 2026 sabas0ba.
