Digital Halo / Geometry Block Effect 使用ガイド
io.github.sabas0ba.sabaaccessory.digital-halo は、円周などの point cloud を Geometry Shader に渡し、時間変化する Rect を生成する PC Avatar 向け VPM package です。完全なトーラス mesh やテクスチャは使用しません。
概要
- Circle、Quad、Line、Wing の4形状を生成
- 水平・垂直 Rect の出現率、重複数、サイズ、変位を Material から設定
- World 座標を基準としたグリッチ、歪み、かすれ、欠落ノイズ
- モノクロ、固定パレット、単色、色範囲の4種類の Color Mode
- 各 shape の point cloud から短寿命のブロック Particle を生成
- 実行時 MonoBehaviour とテクスチャは不使用
動作環境
| 項目 | 対応範囲 |
|---|---|
| Unity | 2022.3 |
| VRChat SDK | Avatars SDK 3.10.x |
| Avatar platform | PC |
| Package manager | VCC または ALCOM |
Geometry Shader を使用するため Android/Quest Avatar では動作しません。
導入
- VCC または ALCOM に
https://sabas0ba.github.io/vrc_sabaaccessory/index.jsonを repository として追加します。 - 対象の Avatar project を開きます。
SabaAccessory Digital Halopackage を追加します。- Unity で Avatar project を開き、Generator または Demo Scene を使用します。
既存の package を更新する場合は、VCC / ALCOM 上で対象 project の package version を確認してから更新してください。
Demo Scene

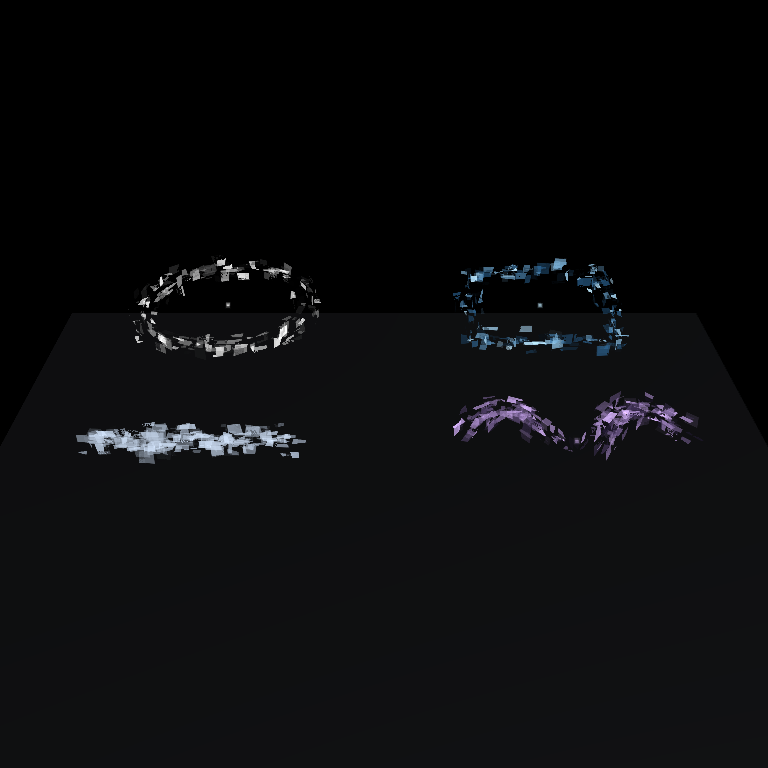

Tools > SabaAccessory > Digital Halo > Import and Open Demo Scene で Sample を取り込みます。DigitalHaloDemo.unity には人体 Mesh を置かず、次の4形状を配置しています。
| Object | Shape | 初期 Color Mode |
|---|---|---|
| Circle Effect | Circle | Monochrome |
| Quad Effect | Quad | Fixed Palette / Cold Steel |
| Line Effect | Line | Single Color |
| Wing Effect | Wing | Color Range |

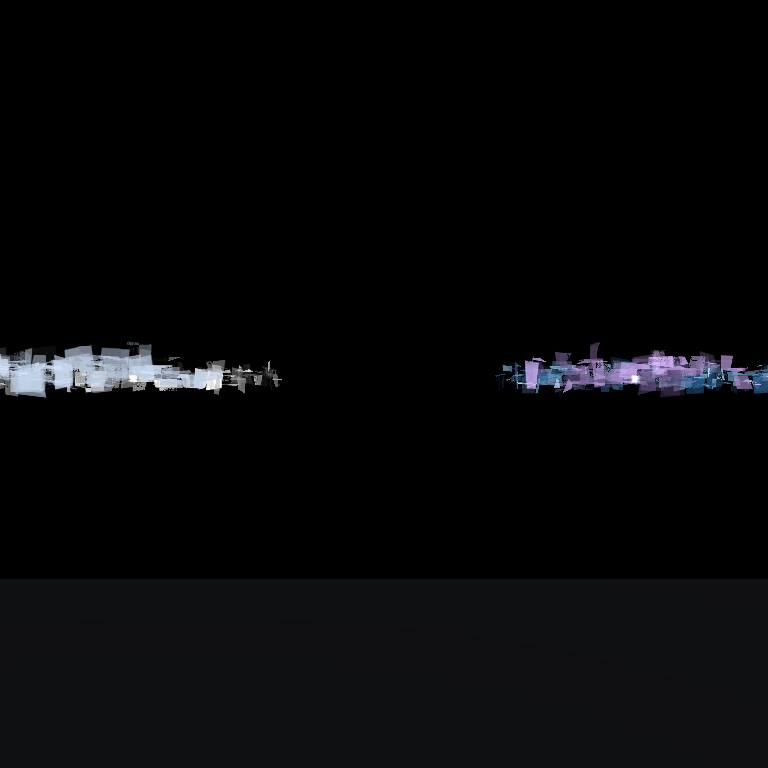

水平 Rect は地面と平行、垂直 Rect は接線方向と World Y で構成されます。そのため、真横からは垂直 Rect が輪郭を維持します。
Play Mode では Rect と Block Noise Particles の出現状態が変化します。Particle は各 shape の point cloud 頂点から発生し、初期値は Lifetime 0.24–0.82秒、Emission 42 particles/sec、最大120個です。
Generator
- Avatar の Head bone または任意の親 Transform を選択します。
Tools > SabaAccessory > Digital Halo Generatorを開きます。Shape、Size、Radial Span、Source Points、Height Offsetを設定します。Create Digital Haloを押します。
生成 Object は選択中 Transform の子になります。Halo の rotation は identity で、水平 Rect は World XZ 平面に生成されます。生成物は Assets/SabaAccessory/Generated/ に保存され、Object には MeshFilter、MeshRenderer、子 Particle System が配置されます。
Color Mode
Material の Color Mode で4種類を選択します。
Monochrome:Monochrome Lowerから白までの輝度補間Fixed Palette:Fixed Paletteの Neutral、Cold Steel、Amber、Violet、Terminal を使用Single Color:Color Range Maxを単色として使用Color Range:Color Range MinからColor Range Maxを Rect ごとに補間
固定パレットは色相を持ちますが、色の強度は Rect の明るさと Glow に制限されます。無彩色で使用する場合は Monochrome を選択してください。
Rect の形状・出現
| Parameter | 用途 |
|---|---|
Rectangle Width Min / Max | 接線方向の Rect 幅 |
Horizontal Depth Min / Max | 水平 Rect の半径方向サイズ |
Vertical Height Min / Max | 垂直 Rect の World Y 方向サイズ |
Vertical Rectangle Ratio | 垂直 Rect の生成比率。0 で水平のみ、1 で垂直のみ |
Size Randomness | サイズ範囲からの抽選量。0 で中間値 |
Spawn Probability | 各 point の出現確率 |
Maximum Overlap | 1 point あたりの最大重複数 |
Appearance Rate | 出現サイクルの更新速度 |
World Appearance Height Min / Max | 出現時の World Y 変位 |
Height Randomness | 高さ変位のランダム性 |
Maximum Overlap を上げると重なりが増えます。Spawn Probability と組み合わせると、連続輪郭ではなく疎な輪郭を作れます。
World noise と水平グリッチ
World Horizontal Glitch Min / Max が Rect の接線方向変位範囲です。Horizontal Randomness が範囲内の抽選量を決めます。World Noise Scale は World 座標を分割する密度で、値を上げるほど細かい空間変化になります。
World 座標を使用するため、カメラの画面座標ではなく、Avatar の位置・周囲の空間に対して同じ規則でノイズが評価されます。遠景用の UV パターンではなく、World 単位の変位・欠落として作用します。
個別 Rect の歪み・かすれ
| Parameter | 用途 |
|---|---|
Per Rectangle Distortion | 四隅へ独立に加える World 空間変位 |
Distortion Speed | 四隅の歪み更新速度 |
Surface Warp | Rect 内部の UV 歪み |
Edge Blur | Rect 外周のぼかし幅 |
Rectangle Haze | Rect 内部の濃度むら・かすれ |
Rectangle Dissolve | World noise による部分欠落 |
まず Per Rectangle Distortion と Surface Warp を小さく設定し、Rectangle Haze と Rectangle Dissolve で密度を調整すると、輪郭を保ったまま個体差を付けられます。
制約
- Geometry Shader を使用するため PC Avatar 専用です。Android/Quest は対象外です。
- Halo は2 pass、Particle は1 passです。多数配置する場合は
Spawn Probability、Maximum Overlap、Particle のEmissionを下げてください。 - Safety System で shader がブロックされた場合は
UnlitTransparentにフォールバックします。
